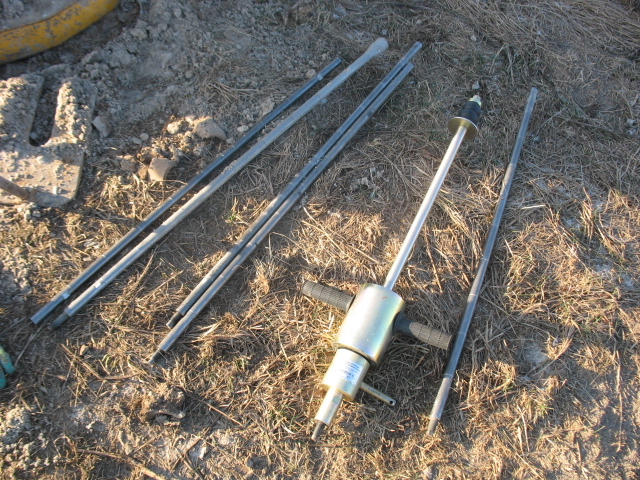

SONDA DYNAMICZNA LEKKA DPL



Sonda lekka DPL służy do określenia stopnia zagęszczenia piaszczystych gruntów rodzimych i wskaźnika zagęszczenia gruntów nasypowych. Sonda charakteryzuje się młotem o wadze 10 kg.
Istnieją inne opcje urządzenia, które wykorzystują obciążenia o większej wadze (sondy: średnia, ciężka i super ciężka). Urządzenie umożliwia penetracje podłoża gruntowego nawet do 10 m. Sonda lekka DPL składa się z prowadnicy, żerdzi, końcówki stożkowej, kowadła, młota i ogranicznika.

Badanie przy użyciu sondy dynamicznej:
Końcówkę stożkową przykręconą do żerdzi ustawiamy pod kątem prostym do badanego gruntu. Następnie poprzez podciąganie młota do ogranicznika i swobodnym opuszczaniu go na kowadło, wbijamy żerdź zakończoną stożkiem w badany grunt. Żerdzie sondy dynamicznej są poprzecznie ponacinane(co 10 cm). Ilość uderzeń potrzebnych na zrobienie jednego wpędu pozwala nam określić stopień zagęszczenia gruntu.
